プレート熱交換器は、特定の波形の一連の金属シートで構成される非常に効率的な熱交換システムです。 これらのシートは、効率的な熱交換を可能にする薄い矩形チャネルを形成するように配置される。
これらの工業用プレート熱交換器は、化学、石油化学、電力、原子力、軽工業、食品、医薬品、機械、冷暖房など、幅広い産業で広く使用されています。海運、冶金、鉱業、運転力、および軍隊。 それらは、プロセスメディアの加熱、冷却、蒸発、結露、廃熱回収など、これらの業界の多様な技術要件を満たしています。
プレート熱交換器は、特定の波形を持つ複数の金属シートで構成される非常に効率的な熱交換システムです。 これらのシートの配置は、効果的な熱交換を容易にする薄い長方形のチャネルを作成します。
プレート熱交換器には、主に2つのタイプがあります。取り外し可能なプレート熱交換器と完全に溶接されたプレート熱交換器です。 完全溶接プレート熱交換器は溶接シール設計を採用し、ゴム製ガスケットシールを備えた取り外し可能なプレート熱交換器の圧力と温度の制限を排除し、機器の信頼性を向上させます。
これらの熱交換器で使用されるプレートには、ヘリンボーン波形プレート、水平直線波形プレート、およびノドゥラープレートの3種類があります。
プレートフィン熱交換器は、フィン、パーティション、シールの3つの主要コンポーネントで構成されています。 フィンは1つのパーティションに配置され、次に別のパーティションが上部に配置され、両側がシールで囲まれてチャネルを形成します。 これらのチャネルは、さまざまな構成で積み重ねられて配置され、次に互いにろう付けされて、プレートフィン熱交換器のコア-プレート束ユニットを形成します。
プレートフィン熱交換器は、分割壁型熱交換器に属します。 熱伝達メカニズムに関しては、その最大の特徴は、その拡張された二次熱伝達表面であり、したがって、熱伝達プロセスは、一次熱伝達表面だけでなく、二次熱伝達表面でも同時に実行され、二次熱伝達領域が大きくなり、 通常、一次熱伝達表面積の1.5〜3倍。 プレートフィン熱交換器には、他の熱交換装置とは比較にならない二次熱伝達領域があります。
2007年、Longhua Technology Group (Luoyang) Companyは、管状熱交換器部門を設立しました。 「高出発点、高水準、高品質、継続的イノベーション」の指導的イデオロギーに基づいて、プレート熱交換器会社は、技術の工業化のペースを加速し、市場の需要を満たすために一連の高効率でコンパクトなプレート熱交換器製品の発売に成功しました。 これにより、さまざまなプロセス条件 (圧力、温度、媒体など) に応じて、費用効果の高い熱交換ソリューションをクライアントに提供します。
LHWPシリーズ全溶接プレート熱交換器
LHWP-F - F型全溶接プレート熱交換器 (フレックスモーダルのWPHE)
LHWP-R R型全溶接プレート熱交換器 (取り外し可能なモーダルのWPHE)
LHWP-B B型全溶接プレート熱交換器 (コンパクトブロックモーダルのWPHE)
LHWPE-完全溶接プレート蒸発器
LHWPR-空気予熱器/再生器 (エネルギー回復のためのWPHE)
技術的なデータ
タイプ | 最大デザイン プレッシャー | 最大デザイン 温度 | 最大熱伝達 エリア | プレート素材 | 取り外し可能 | アプリケーション | |||||
液体-liqui | 蒸気-液体 | ガス液体 | ガス-ガス | 蒸発 | 凝縮 | ||||||
LHWP-F F型完全溶接プレート熱交換器 フレックスモーダルのWPHE | 5.0MPa | 600 ℃ | 5000m2 | ステンレス钢、チタン、 2205,254 など | √ | √ | √ | √ | √ | √ | |
LHWP-R R型全溶接プレート熱交換器 取り外し可能なモーダルのWPHE | 4.0MPa | 600 ℃ | 1000m2 | ステンレス钢、チタン、 2205,254 など | √ | √ | √ | √ | √ | √ | |
LHWP-B B型全溶接プレート熱交換器 コンパクトブロックモーダルのWPHE | 3.0MPa | 300 ℃ | 300m | ステンレス钢、チタン、 2205,254 などを使用します。 | √ | √ | √ | √ | √ | √ | |
構造フォーム | コンパクトな構造のためのスクエアシェル。スクエアフランジによる接続、機械的なクリーニングとメンテナンスを容易にする。 |
デザイン温度 | ≤ 300 ℃; |
デザイン圧力 | ≤ 3.0 MPa; |
プレート素材 | ステンレス钢、チタン、2205、254、等; |
プレートの厚さ | 0.7 - 1.0mm; |
段ボールフォーム | 両側に泡の構造を持つフィッシュボーンの形。 |
シェル素材 | 炭素鋼または他の溶接可能な材料; |
プロセスの組み合わせ | クロスフローまたは逆クロスフロー。 |
LHWPE完全溶接プレート蒸発器は、近年当社が発売した新製品の1つです。 管状蒸発器と比較して、LHWPEには、高い熱伝達効率、コンパクトな構造、フィルムの蒸発などを助長する独自のディストリビューター設計など、多くの利点があります。 落下フィルム蒸発および上昇フィルム蒸発を実現することができる。
技術的なデータ
構造フォーム | 正方形のフランジで接続された正方形のシェル、機械的な洗浄とメンテナンスを容易にする。 |
デザイン温度 | ≤ 300 ℃; |
デザイン圧力 | ≤ 2.0 MPa;; |
プレート素材 | ステンレス钢、チタン、2205、254、等; |
プレートの厚さ | 0.7 - 1.0mm; |
段ボールフォーム | クリーニングのための死んだ角度のない両側の泡構造; |
シェル素材 | 炭素钢または他の溶接可能な材料。 |
構造タイプ | 構造図 | 説明 |
LHWP-F F型完全溶接プレート熱交換器 (フレックスモーダル) |
| 従来の溶接構造を採用しています。 |
LHWP-R R型全溶接プレート熱交換器 (取り外し可能なモーダル) |
| それは自己開発の特許技術を採用しています (PAT.NO200920088339.6) 、 構造特性: 1.熱伝達コアは、互いに挿入された複数のプレートバンドルのグループで構成されており、メンテナンスとクリーニングを容易にするために分解できます。 2.プレートバンドルが溶接され、フラットパイプを介してヘッダーに接続され、溶接シームの自動溶接が最大限に実現されるため、より高い信頼性が保証されます。 |

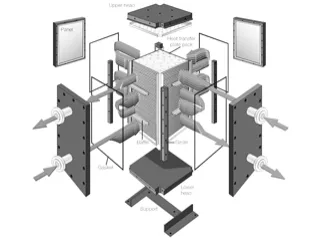

LHWP-B B型全溶接プレート熱交換器 (コンパクトブロックモーダル) |
| 複数の正方形のプレート束が重ねられるので、構造はよりコンパクトです。 媒体の入口および出口は正方形のフランジによって接続されます。 クロスフローまたは逆クロスフローを実現することができる。 |
プレートフィン熱交換器は、その高い熱交換効率、小さな圧力低下、コンパクトな構造、小さなフットプリント、幅広い適用性、低い金属消費、および長い耐用年数を特徴としています。
漏れ抵抗: ガスケットを必要としない完全に溶接された構造のため、溶接プレートブロック熱交換器は漏れに対する耐性が強化され、メンテナンス要件が大幅に削減されます。
高温および圧力耐久性: 従来のシェルアンドチューブ熱交換器と比較して、PHEタイプの熱交換器は、高温と高圧の両方に対して優れた耐性を示し、困難な環境でも信頼性の高い性能を保証します。
最適化された熱交換効率: 流体とプレートの間に熱抵抗がないことは、並外れた熱交換効率に寄与し、最適な移動速度を可能にします。
スペース効率の良いデザイン: 溶接板熱交換器は、他の熱交換器タイプと比較して最小限のスペースを占めるコンパクトな構造を備えています。 このスペース効率は、空間的制約のある設備で特に価値があります。
信頼性保証: Longhuaでは、最高水準の品質と安全性を維持しています。 当社の製品は厳格なテストを受け、GRG、FDA、SGSなどの認証を遵守し、信頼性を確保し、厳しい業界要件を満たします。
各プレート束は2枚の波形プレートで溶接されています。 1つの媒体はプレート束の内側チャネルを通過し、別の媒体はプレート束の外側チャネルを通過するため、プレート束はプレートチューブとも呼ばれます。 プレートのさまざまな波形の形状は、波形の流路の流れの乱れを強化できるため、非常に低いレイノルズ数で乱流が形成され、熱伝達が強化されます。 熱交換チューブと比較して、その利点はより重要です。
同じ圧力損失で、その熱伝達係数は管状熱交換器の3〜5倍高く、その床面積は管状熱交換器の3分の1です。そして熱回収率は90% 以上に達することができます。
タイプ | 熱伝達係数 | ファウリング熱抵抗 | 圧力ドロップ | 構造のコンパクトさ | 重量 | フロアエリア | 投資の割合 |
管状熱交換器 | 1.0 | 1.0 | 1.0 | 78m2 /m3 | 1.0 | 1.0 | 1.0 |
プレート熱交換器 | 2.0 ~ 3.0 | 0.2 ~ 0.25 | 0.3 ~ 0.5 | 220m2 /m3 | 0.5 | 0.4 ~ 0.6 | 0.5 ~ 0.9 |
プレート熱交換器製品は、現代の産業要件に適合した非常に効率的な熱交換ソリューションです。 これらの製品は、卓越した熱伝達効率、小さな温度差熱交換、コンパクトな構造、小さなフットプリント、柔軟な操作、および簡単なメンテナンスにより、化学、石油化学などのいくつかの産業で広く使用されています。電力、原子力、軽工業、食品、医薬品、機械、冷暖房、 海運、冶金、鉱業、運転力、および軍隊。 それらは、プロセスメディアの加熱、冷却、蒸発、結露、廃熱回収など、これらの業界の多様な技術要件を満たしています。
プレート熱交換器は、オイルクーラー、閉じた循環水クーラー、煙道ガスヒーターなど、発電所の冷却システムに不可欠な機器の一種です。アプリケーション分野の違いに応じて、空気予熱器など。
空気予熱器 (APH): それは化石燃料を燃やす現代の発電所の重要な支持装置です。 燃焼空気を予熱するためにボイラーから排出される高温排ガスを使用すると、ボイラー効率を大幅に向上させることができる。
プレート熱交換器は、石油化学、精製、繊維、化学肥料、酸、アルカリの工場などの化学産業で使用できます。
